Описание

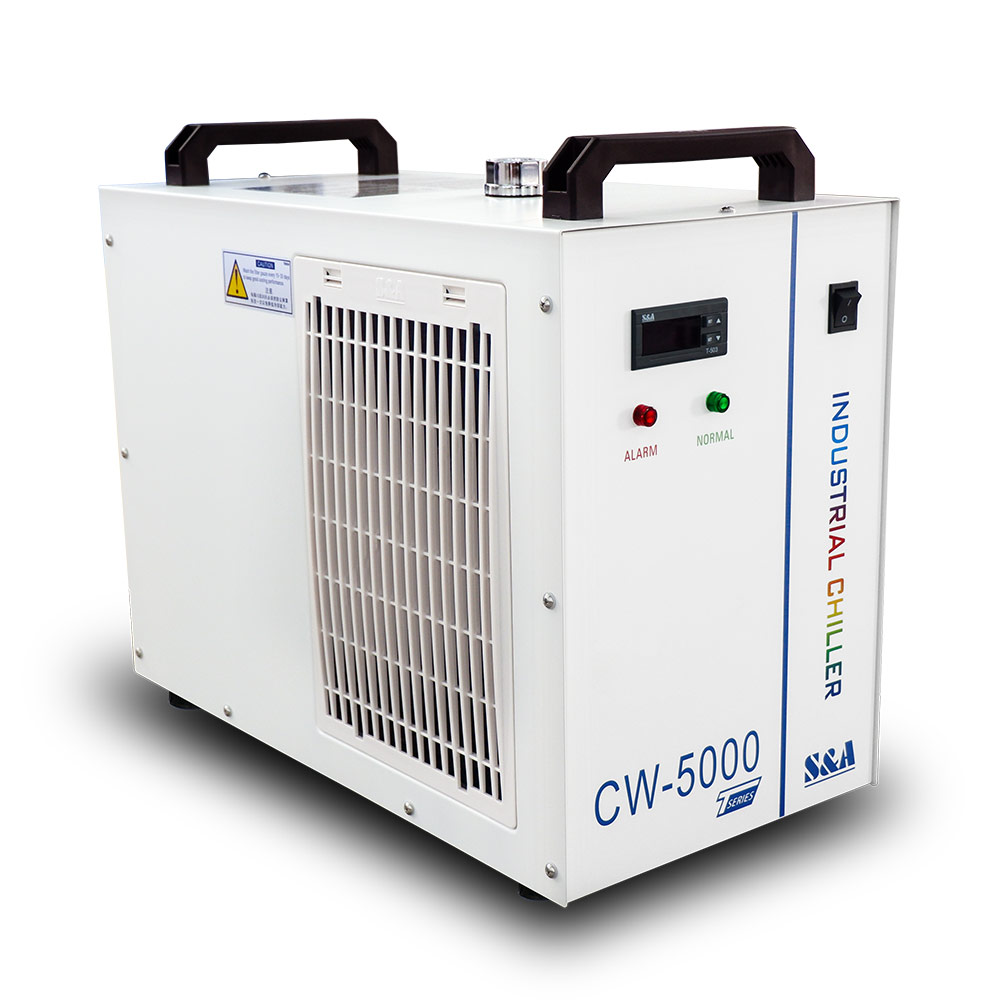

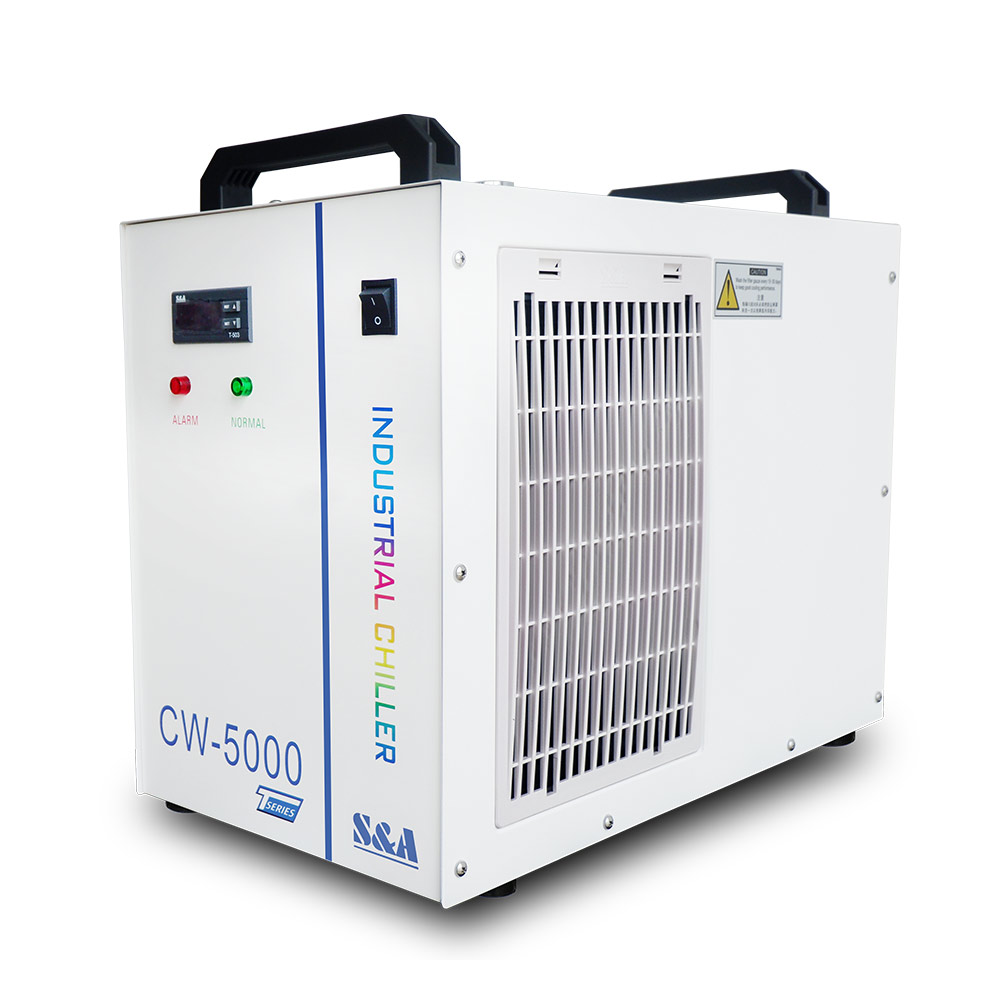

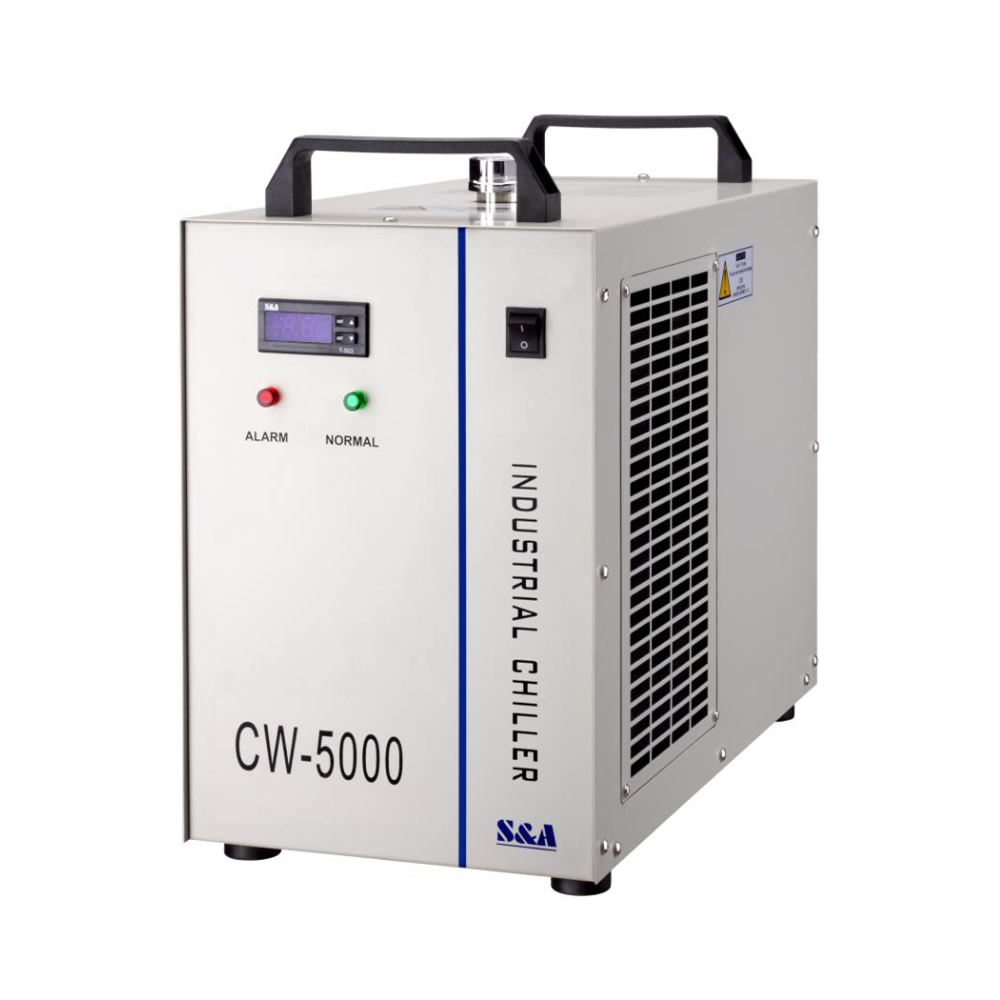

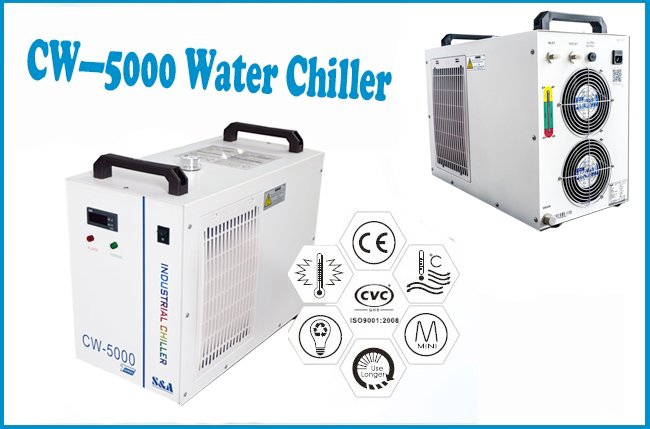

Промышленные водные чиллеры CW-5000TH пользуются популярностью уже более 16 лет и имеют годовой объем производства 30 000 единиц. Они предназначены для охлаждения одной стеклянной лазерной трубки CO2 до 150Вт станка для лазерной гравировки и резки (скорость излучения выше 60%).

Мощность охлаждения 800 Вт.

Имеет сертификат патента конструкции: сертификат CE и RoHS.

Этот водный чиллер поставляется в основном в Европу, Южную Америку, Азию и на другие рынки.

Экономичное охлаждающее оборудование, простое в установке и эксплуатации, компактное и легко перемещаемое.

Преимущества：

• Подходит для охлаждения лазерной трубки мощностью менее 120 Вт, точная регулировка температуры.
• Вы можете выбрать различные модели в зависимости от требуемого напряжения и частоты.
• Продлевает срок службы лазерной трубки и обеспечивает лучший эффект гравировки.
• С полным потоком воды и функциями аварийного оповещения о перегреве.
• Контроль температуры воды, точность составляет ± 0,3 ℃, что обеспечивает стабильные условия работы лазерных устройств.
• Множественная функция аварийной сигнализации: защита компрессора с задержкой по времени, защита компрессора от перегрузки по току, оповещение о расходе воды и о высокой/низкой температуре.
• В этой серии чиллеров используется интеллектуальный контроллер, который не требует регулировки параметров управления в нормальных условиях.
• Автоматическая регулировка параметров управления в соответствии с изменениями температуры в помещении.
• Водный чиллер CW-5000 имеет уникальную функцию защиты от низкого расхода, которая обеспечивает безопасную работу цикла охлаждающей воды.
• Специальная сигнализация отключения.
• Закрытые резервуары для воды, вода используется в течение длительного времени.
• Оснащен выходным портом, может быстро защитить чувствительные компоненты.
• Высокая производительность, низкая частота отказов.
• Несколько спецификаций мощности; сертификация качества СЕ, RoHS, REACH.

   Примечание: Охлаждающая вода запрещена курьерской компанией для транспортировки, поэтому мы не смогли положить ее в упаковку. Вы можете купить ее самостоятельно.

Подробное описание

Подробное

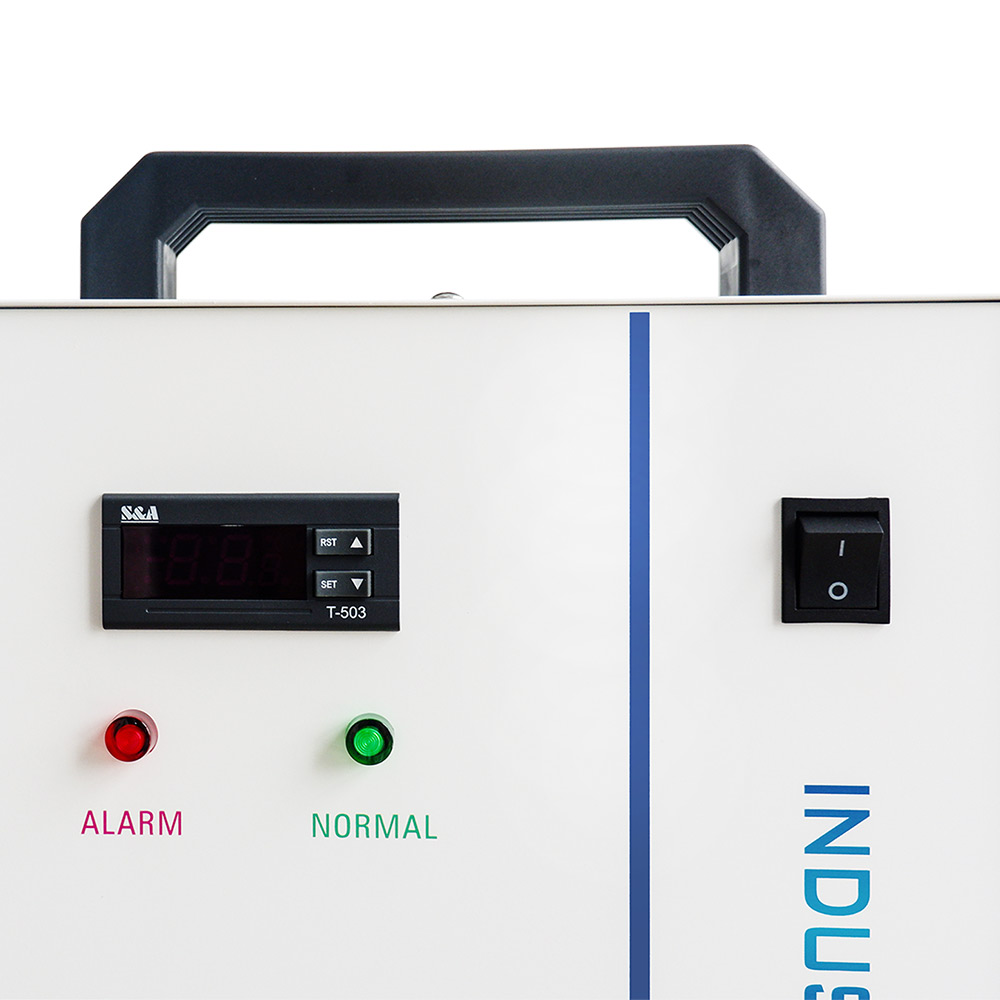

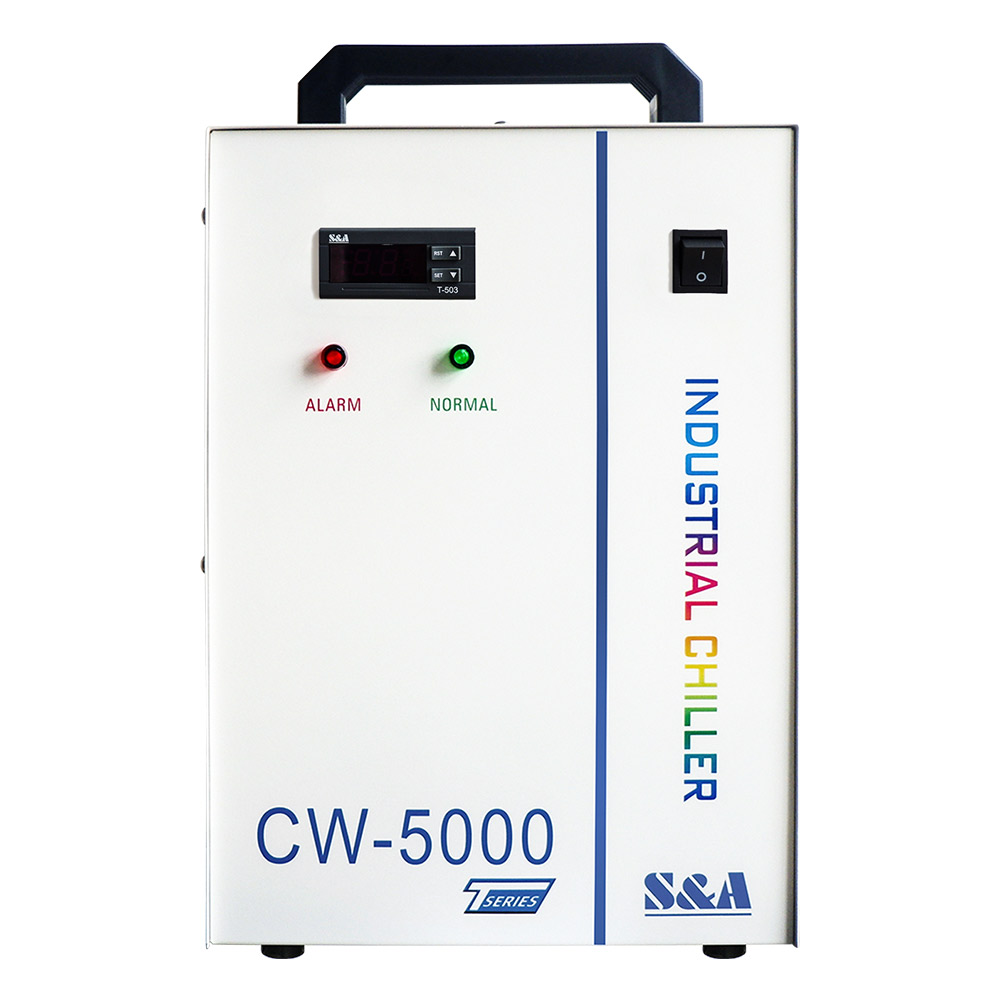

Описание панели контроллера температуры：

Новый интеллектуальный регулятор температуры T503 не требует регулировки параметров управления в нормальных условиях. Он самостоятельно регулирует параметры управления в зависимости от температуры в помещении для удовлетворения требований к охлаждению оборудования.

Пользователь также может регулировать температуру воды по мере необходимости.

Описание панели контроллера температуры：

• Индикаторы D1, D2 (как показано) рабочего состояния термостата

  D1 ON: термостат работает в режиме интеллектуального управления;

  D1 OFF: термостат работает в режиме контроля температуры;

  D1 МИГАЕТ: термостат работает в режиме настройки параметров или отображает значение комнатной температуры;

  D2 ON: чиллер работает в режиме охлаждения;

  D2 ВЫКЛ: чиллер работает в рабочем состоянии;

  D2 МИГАЕТ: чиллер работает в режиме энергосбережения;
• ажмите кнопку ▼, чтобы отобразить комнатную температуру, а через 6 секунд отобразятся настройки по умолчанию.
  (Тем временем D1 мигает, показывая комнатную температуру)
• Кнопки ▲▼ предназначены для настройки состояния дисплея контроллера, выбора и регулировки параметров.
• Кнопка RST: введите ключ.
• Кнопка SET: клавиша настройки функций.

Как установить температуру воды в чиллере?

Функция аварийного оповещения

(1) Дисплей аварийного оповещения:

При возникновении тревоги попеременно отображаются код ошибки и температура.

(2) Чтобы приостановить сигнал аварийного оповещения:

В состоянии тревоги звуковой сигнал можно приостановить нажатием любой кнопки, но отображение тревоги остается до тех пор, пока не будет устранена причина.

Чтобы гарантировать, что оборудование не будет повреждено, когда циркуляция охлаждающей воды выйдет из-под контроля, чиллеры серии CW-5000/5200 оснащены уникальной защитой от сигнализации низкого расхода.

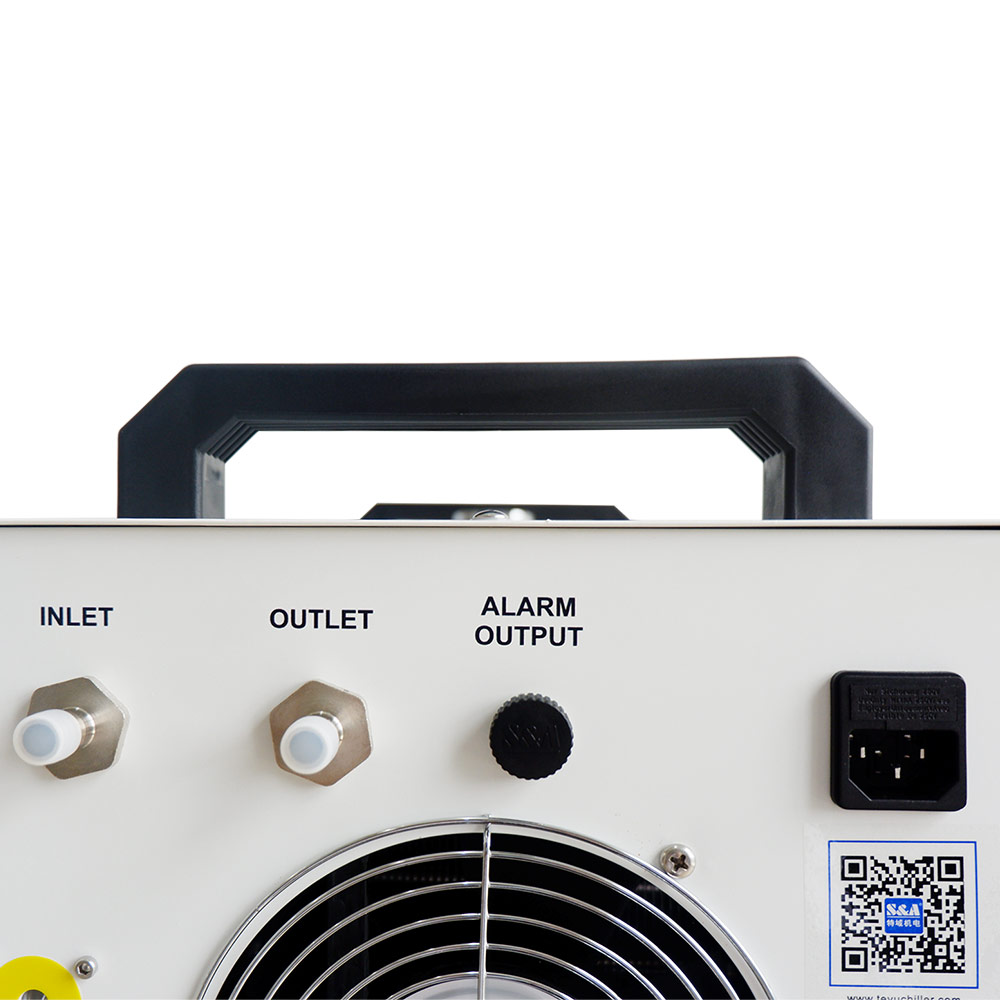

(1) Выходные порты сигнализации расхода и схема подключения

(2) Причины аварийного сигнала расхода циркулирующей охлаждающей воды и рабочего состояния

Примечание. Сигнализация расхода подключается к разомкнутым и замкнутым контактам реле, требующим рабочего тока менее 5 А и рабочего напряжения менее 300 В.

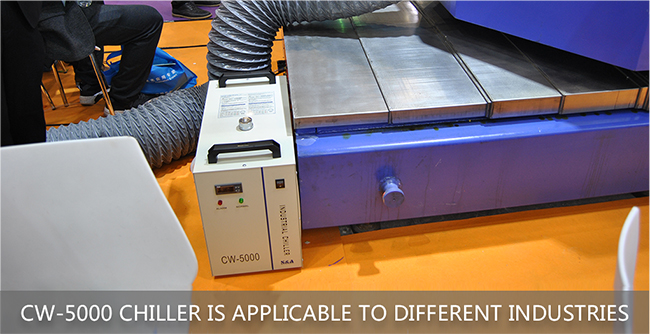

Применение

Чиллер CW-5000 для станка лазерной резки металла мощностью 120 Вт

Водный чиллер CW-5000 для лазерной резки акрила CO2

Промышленный чиллер CW-5000 для лазерной резки

Охладитель с воздушным охлаждением CW-5000 для лазерной резки и гравировки на углекислом газе

Чиллер с водяным охлаждением CW-5000 для УФ-лазерной маркировочной машины

Чиллер CW-5000 для УФ-лазерной установки мощностью 3 Вт-5 Вт

Водный чиллер CW-5000 для лазерной маркировочной машины

Компрессорный чиллер CW-5000 для принтера системы УФ-отверждения

Промышленный водный чиллер CW-5000 для лазерной маркировки

Сертификация качества

Производство

Тестирование

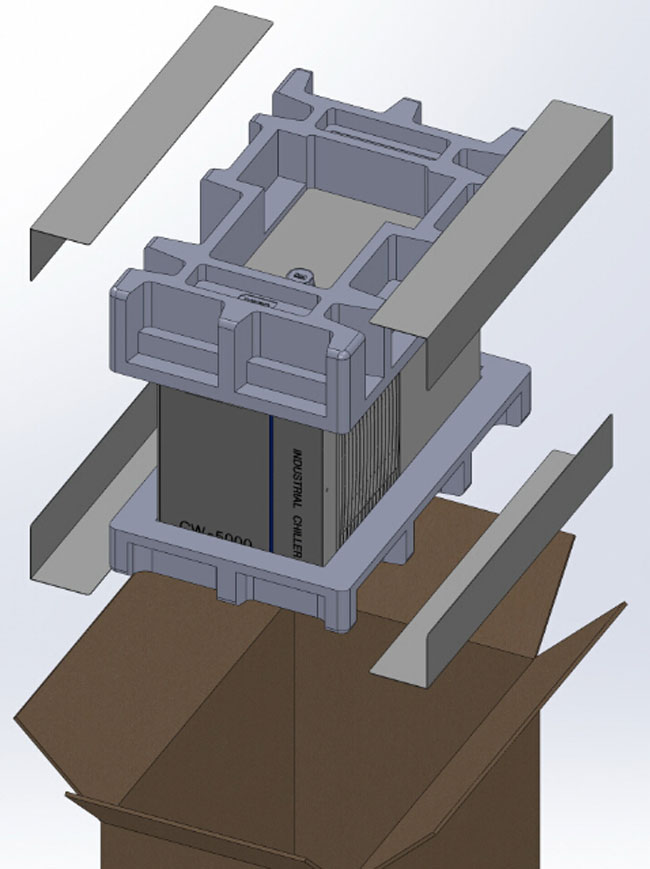

Упаковка

Установка

Откройте упаковку, чтобы проверить целостность машины и наличие всех необходимых аксессуаров.

Откройте порт впрыска для подачи охлаждающей воды. Не позволяйте воде переливаться!   Следя за указателем уровня воды и медленно добавляя воду, следите за тем, чтобы вода не перелилась через край! Для охлаждения оборудования из углеродистой стали в воду следует добавить соответствующее количество присадки для охлаждающей воды (антикоррозийная жидкость). При работе в холодных северных районах лучше использовать неагрессивную антифризную жидкость.

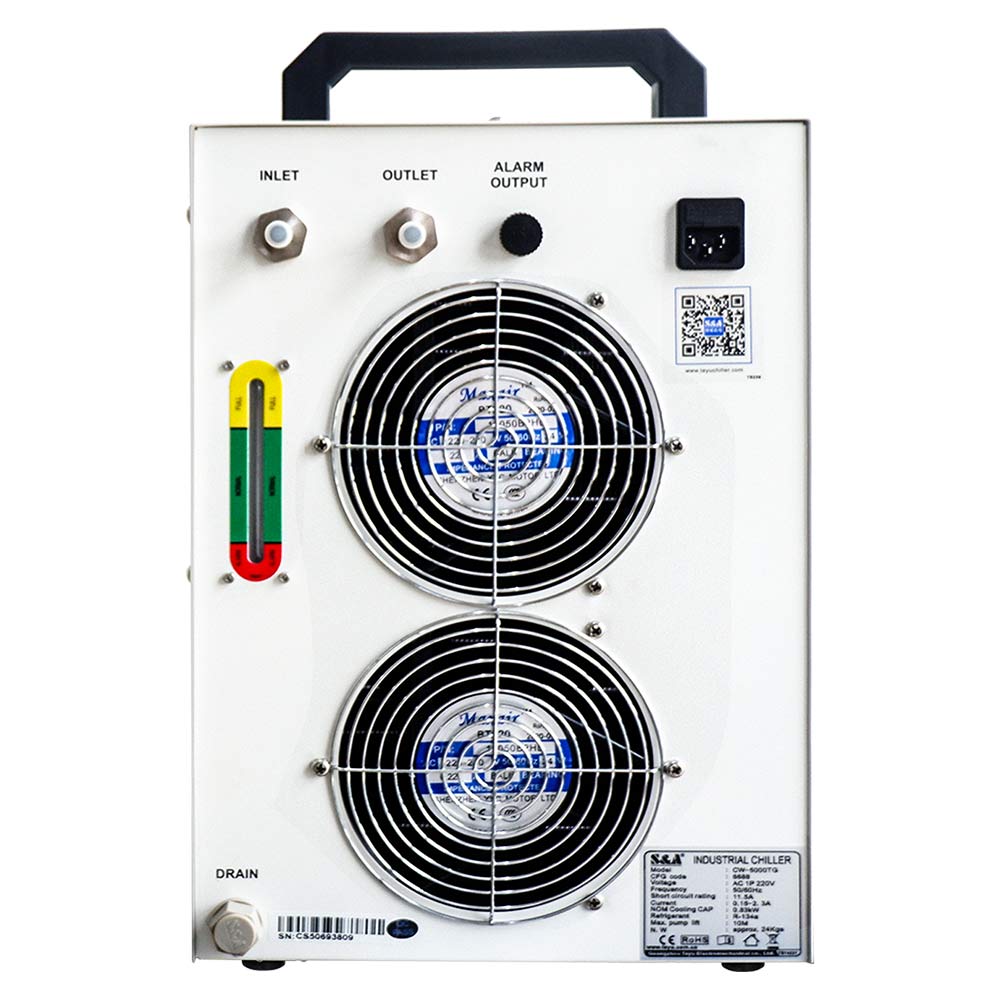

В соответствии с условиями системы, пожалуйста, хорошо подсоедините входную и выходную трубы для воды.

Подключите питание, включите выключатель питания. Не запускать без воды в баке для воды!   (1) Выключатель питания включен, циркуляционный насос чиллера начинает работать. При первом включении в трубе может образоваться больше пузырьков, что время от времени будет вызывать тревогу по расходу, но через несколько минут после этого всё вернется к норме. (2) После первой загрузки вы должны немедленно проверить аппарат на наличие протечек.  (3) Питание включено, если температура воды ниже установленного значения, это нормально, если вентиляторы и другие компоненты машины не работают. Контроллер температуры будет автоматически контролировать условия работы компрессора, магнитного клапана, вентиляторов и других частей на основе заданных параметров управления.     (4) Поскольку перезапуск компрессора и других компонентов занимает больше времени, в зависимости от различных условий, время варьируется от секунд до минут, поэтому не выключайте питание и не включайте его снова слишком часто.

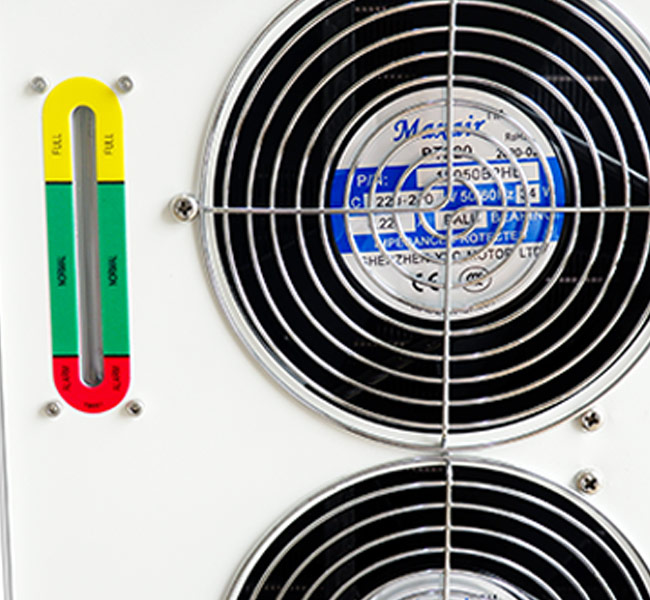

Проверьте уровень воды в резервуаре для воды.   При первом запуске нового чиллера воздух в водопроводной трубе сбрасывается, что приводит к небольшому снижению уровня воды, но для того, чтобы поддерживать уровень воды в зеленой зоне, можно снова добавить достаточное количество воды. Пожалуйста, наблюдайте и записывайте текущий уровень воды и проверяйте его снова после того, как чиллер проработает в течение определенного периода времени. Если уровень воды явно падает, пожалуйста, повторно проверьте аппарат на наличие утечек.

Настройте параметры регулятора температуры.   Серия CW-5000/5200 использует интеллектуальный термостат. Обычно пользователям не нужно его настраивать. Если это действительно необходимо, см. стр. 15, «Рабочее состояние и настройка параметров».

Предостережения

Убедитесь, что источник питания и электрическая розетка подключены правильно, а заземляющий провод должен быть надежно заземлен!

Пожалуйста, убедитесь в стабильном и нормальном напряжении работающего чиллера!   Поскольку холодильный компрессор более чувствителен к источнику питания и напряжению, рабочее напряжение нашего стандартного продукта составляет 210 ~ 240 В (модель 110 В - 100 ~ 120 В). Если вам нужен более широкий диапазон рабочего напряжения, мы можем настроить его по индивидуальному заказу.

Несогласованная частота сети может привести к повреждению чиллера!   Пожалуйста, выберите модель 50 Гц или 60 Гц в зависимости от фактических обстоятельств.

Для защиты насоса категорически запрещается запускать чиллер без воды в баке для воды!   Новая машина упакована после слива всей воды из бака, поэтому перед запуском машины убедитесь, что в баке есть вода, иначе можно легко повредить насос. Когда уровень воды ниже зеленого (НОРМАЛЬНОГО) диапазона указателя уровня воды, охлаждающая способность нашего чиллера немного снизится. Поэтому убедитесь, что уровень воды находится в пределах зеленого (НОРМАЛЬНОГО) диапазона. Сливать воду через циркуляционный насос категорически запрещается!

Убедитесь, что воздухозаборник и воздуховыпускное отверстие хорошо проветриваются!   Расстояние от предметов до воздуховыпускного отверстия, которое находится в задней части охладителя, должно быть не менее 30 см, а расстояние между предметами и боковым воздухозаборником должно составлять не менее 8 см.

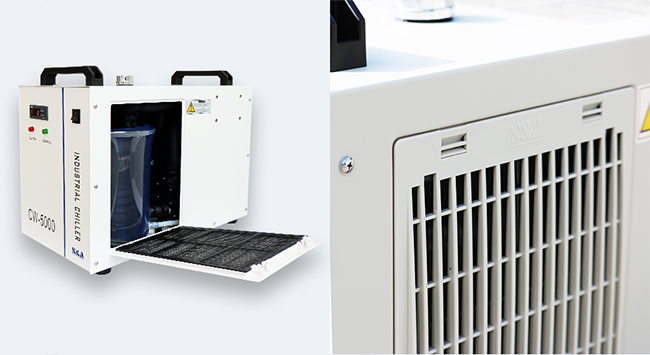

Сетку фильтра необходимо регулярно очищать!   Очень важно распаковать и вымыть пылезащитную сетку, иначе серьезное засорение может привести к поломке чиллера.

Обратите внимание на влияние конденсата на работу оборудования!   При большей влажности окружающей среды, когда температура воды ниже температуры окружающей среды, на поверхности круглых труб для воды и охлаждаемых компонентов будет образовываться водный конденсат. При возникновении вышеуказанного обстоятельства рекомендуется установить более высокую температуру воды или держать трубы и охлаждаемые детали в тепле.

Только для профессионального использования!   Прибор не должен использоваться детьми или лицами с ограниченными физическими, сенсорными или умственными способностями, а также лицами с недостатком опыта и знаний, если только они не находятся под присмотром или не проинструктированы, дети должны находиться под присмотром, чтобы они не играли с прибором!
