Упаковка: один картонный короб

Предупреждение: Прибор не должен использоваться детьми или лицами с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если только они не находятся под присмотром или не проинструктированы, дети не должны играть с прибором под присмотром!

Комплектация:

	CW3000 водный чиллер	1 комплект
	Силовой кабель	1 шт.
	Соединительный шланг	1 шт.
	Уплотнительная шайба	2 шт.
	250В/2A запасной предохранитель (устанавливается на розетку)	1 шт.
	Инструкция по применению	1 шт.
	Разъем выхода сигнала тревоги	1 шт.

Предупреждение: Прибор не должен использоваться детьми или лицами с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если только они не находятся под присмотром или не проинструктированы, дети не должны играть с прибором под присмотром!

Упаковка:

ПРЕДОСТЕРЕЖЕНИЯ

Мы уполномочены в качестве агента торговой марки "S&A".

Все чиллеры S&A имеют патент на дизайн. Подделка запрещена!

Пожалуйста, проверяйте логотип S&A на наличие при покупке чиллеров S&A.

Описание

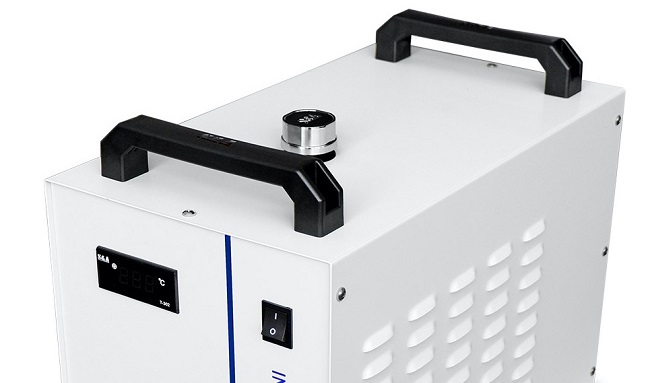

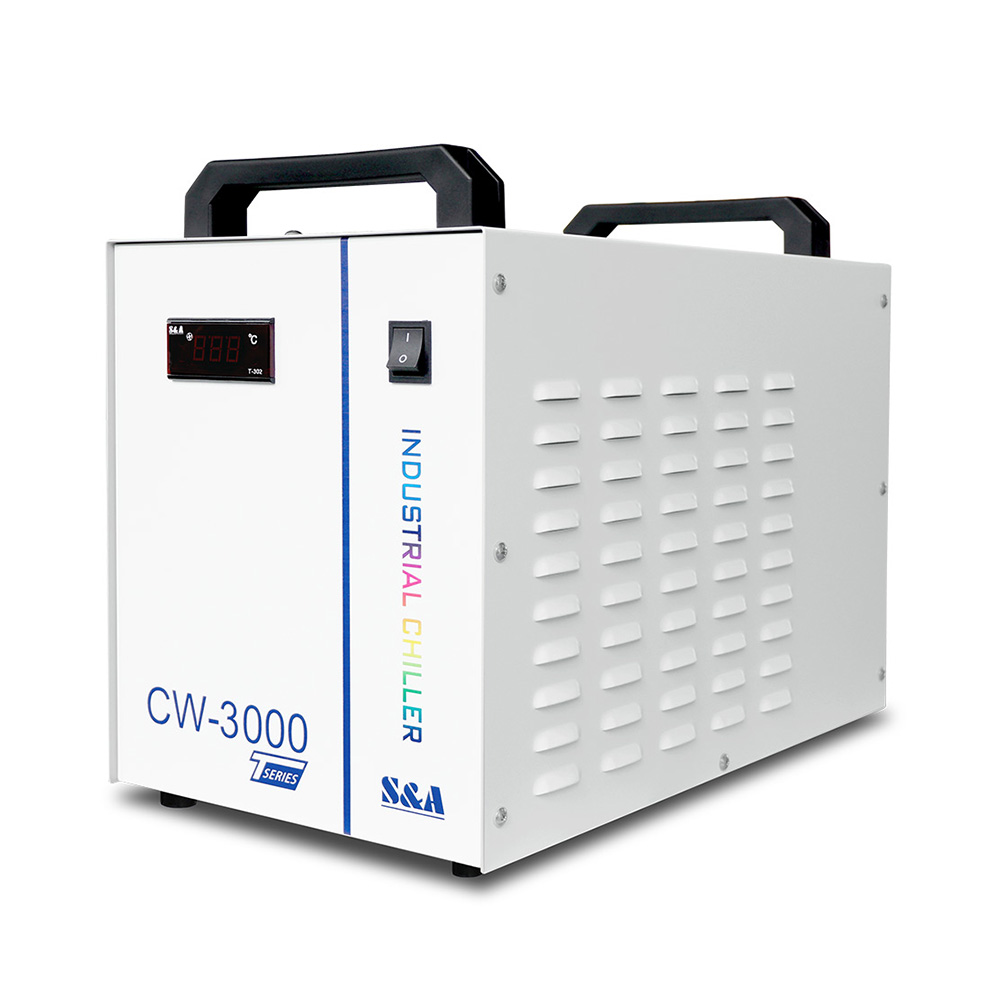

Термолизный водный чиллер серии S&A CW-3000 имеет компактную конструкцию, энергосбереющий, имеет высокую производительность, хорошую защиту и аварийную систему оповещания.

Этот водный чиллер поставляется в основном в Европу, Южную Америку, Азию и другие рынки;

Экономичное охлаждающее оборудование, простое в установке и эксплуатации, компактное и легко перемещаемое.

Примечание: чиллеры CW3000 оснащены высокоскоростными вентиляторами внутри, НЕ способными контролировать температуру воды. Товары не подлежат возврату после продажи, только в случае возникновения проблемы с качеством.

Применение:

Преимущества：

• ·        Специальная сигнализация оповещает об отключении.

  ·        Высокая производительность, низкий уровень отказов.

  ·        Мощность излучения 50Вт/℃.

  ·        Ёмкость охлаждающего бака 9 л.

  ·        Может продлить срок службы лазерной трубки и обеспечить лучший эффект гравировки.

  ·        Международная система охлаждения радиаторного типа.

  ·        Малый охладитель термолизной воды.

  ·        Имеет функцию звукового оповещения о высокой температуре.

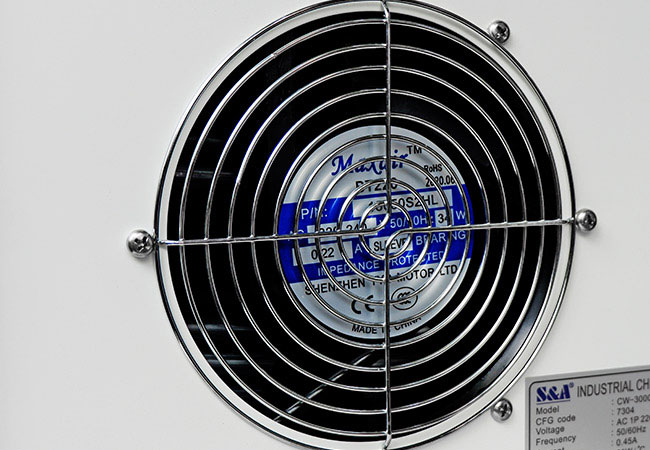

  ·        Профессиональный радиатор с принудительным воздушным охлаждением.

  ·        Лазерный водный чиллер CW-3000 подходит для небольших устройств водяного охлаждения.

  ·        Обеспечивает стабильные условия работы лазерных устройств.

• ·        Высокая теплоотводящая способность.

Спецификация

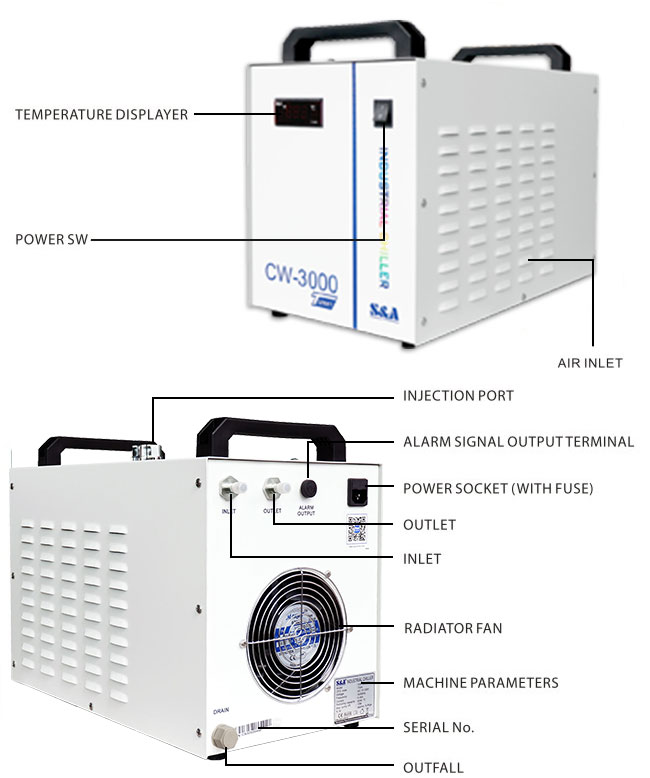

Подробное описание

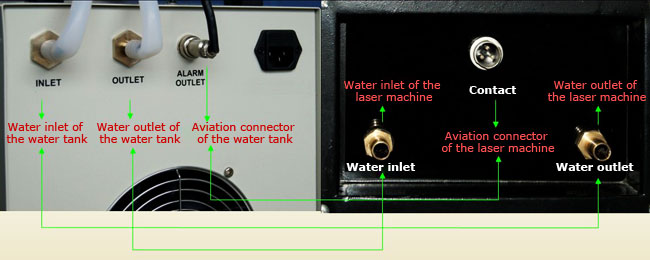

Схема соединения чиллера с лазерной установкой

Выход воды из резервуара для воды соединяется с входом воды лазерной установки, а вход воды резервуара для воды соединяется с выходом воды лазерной установки. Разъем резервуара для воды соединяется с разъемом лазерной машины.

СИГНАЛИЗАЦИЯ ПОТОКА И ПОРТЫ ВЫХОДА

Чтобы гарантировать, что оборудование не будет повреждено даже в случае, если циркуляция охлаждающей воды выйдет из-под контроля, водный чиллер серии CW-3000 оснащен защитой с аварийным оповещением низкого расхода.

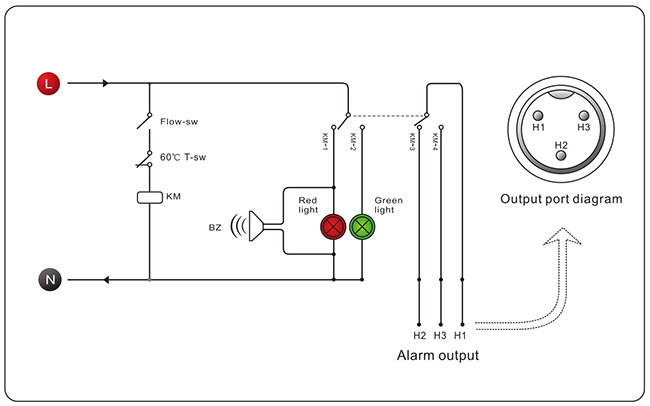

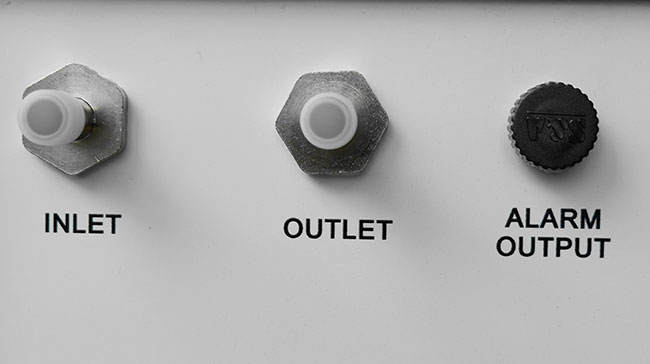

(1) Выходные порты аварийной сигнализации расхода и схема подключения

(2) ОПИСАНИЕ АВАРИЙНОГО СИГНАЛА

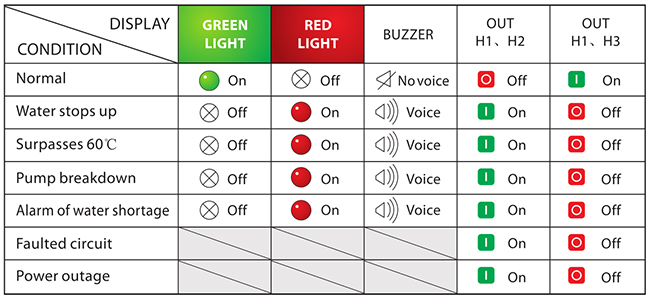

Причины аварийного сигнала циркуляции охлаждающей воды и таблица рабочего состояния

Примечание. Аварийное оповещение расхода подключается к разомкнутым и замкнутым контактам реле, требующим рабочего тока менее 5 А, рабочего напряжения менее 300 В.

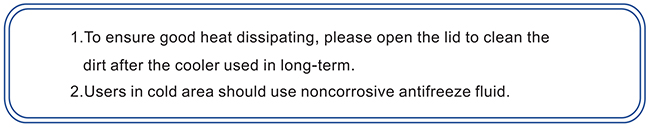

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Способ замены воды в резервуаре для воды и частота замены

Способ замены воды в баке для воды

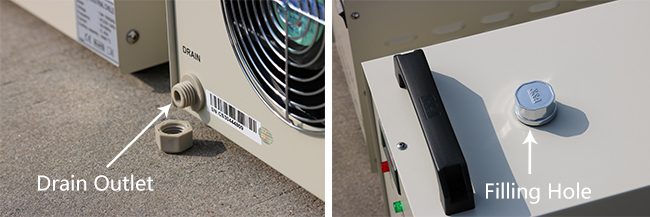

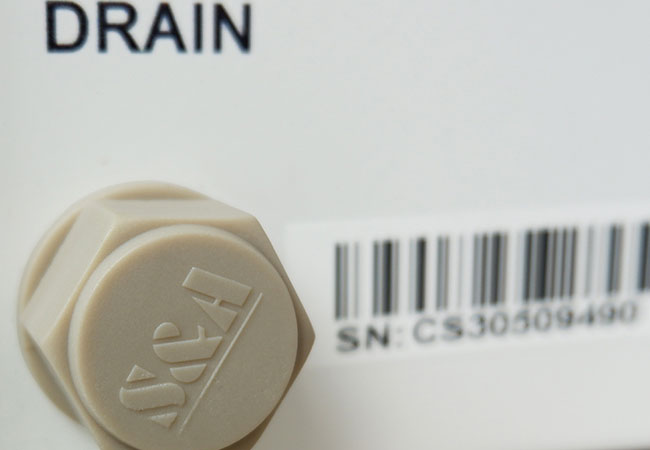

Слейте отработанную воду из резервуара для воды через сливное отверстие и залейте чистую воду в резервуар через заливное отверстие.

Обмен частотами

Очищенную воду следует менять один раз в месяц, а проточную воду — два раза в месяц. Качество циркулирующей воды напрямую влияет на срок службы лазерной трубки. Рекомендуется использовать очищенную воду.

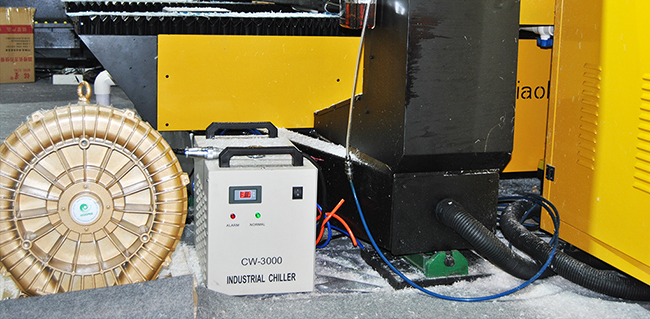

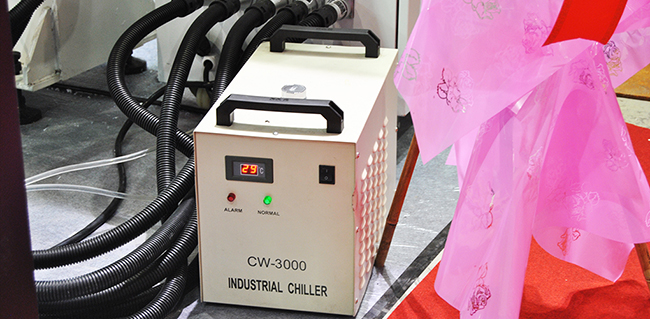

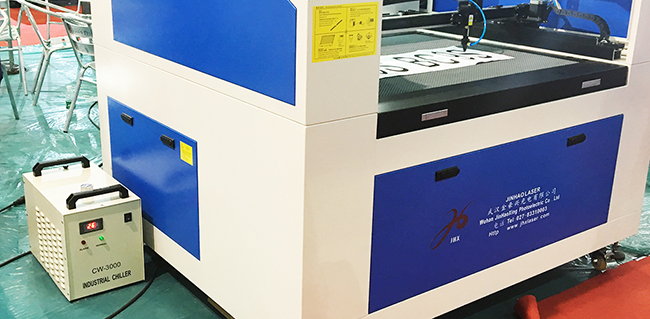

Применение

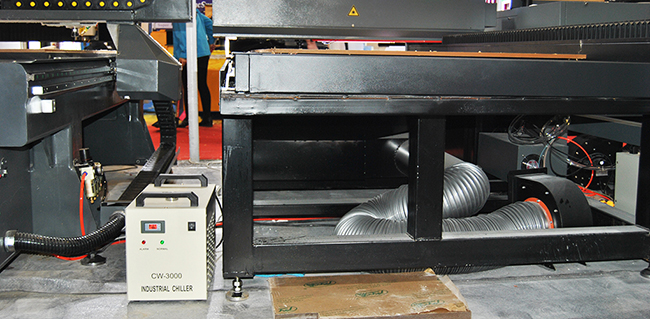

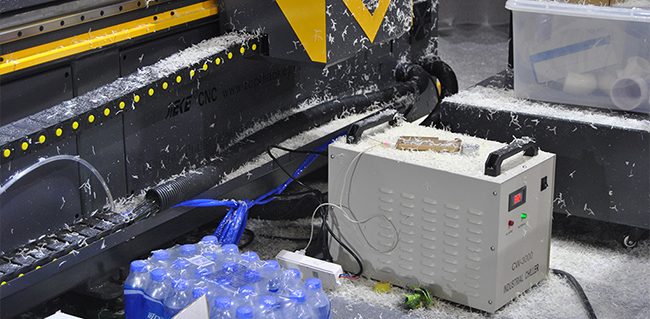

S&A CW-3000 чиллер для шпиндельного станка с ЧПУ мощностью 3кВт

Сертификация качества

Имея 11 патентных сертификатов и выигранный сертификат качества A уровня; экологический сертификат ISO 9001, CE, RoHS и REACH. Соответствует требованиям воздушного транспорта, энергосбережению и экологичности.

Хранение

18 000 квадратных метров нового научно-исследовательского центра промышленной системы охлаждения и производственной базы. Строгое соблюдение системы управления производством ISO, используя массовые модульные стандартные продукты и стандартные детали до 80%, которые являются источником стабильности качества.

Годовая производственная мощность 60 000 единиц, основное внимание уделяется производству чиллеров большой, средней и малой мощности.

Тестирование

Благодаря превосходной системе лабораторных испытаний имитирует реальную рабочую среду для чиллера. Проверка общей производительности перед поставкой: проверка на старение и полная проверка производительности выполняются на каждом готовом чиллере.

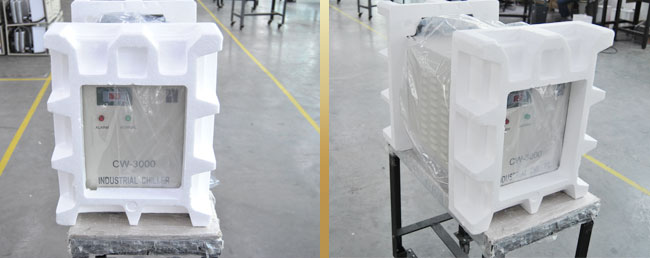

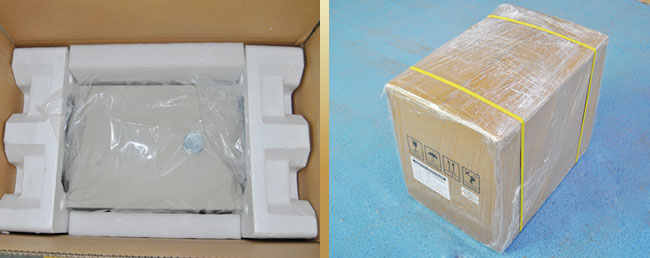

Упаковка

Установка

Установить эту промышленный водный чиллер очень просто. Первую установку новой машины можно выполнить, совершив следующие действия.

Откройте упаковку, чтобы проверить целостность машины и наличие всех необходимых аксессуаров.

Откройте порт впрыска для подачи охлаждающей воды. Не позволяйте воде переливаться!

В соответствии с условиями системы, пожалуйста, хорошо подсоедините входную и выходную трубы для воды.

Подключите питание, включите выключатель питания. Не запускать без воды в баке для воды!   (1) Выключатель питания включен, циркуляционный насос чиллера начинает работать. При первом включении в трубе может образоваться больше пузырьков, что время от времени будет вызывать тревогу по расходу, но через несколько минут после этого всё вернется к норме. (2) После первой загрузки вы должны немедленно проверить аппарат на наличие протечек.

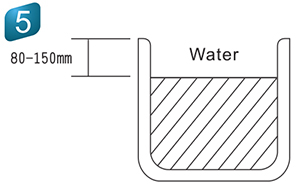

Проверьте уровень воды в резервуаре для воды. Расстояние от поверхности воды до инъекционного порта должно составлять 80–150 см.

Предостережения

Убедитесь, что источник питания и электрическая розетка подключены правильно, а заземляющий провод должен быть надежно заземлен!

Пожалуйста, убедитесь в стабильном и нормальном напряжении работающего чиллера!   Поскольку холодильный компрессор более чувствителен к источнику питания и напряжению, рабочее напряжение нашего стандартного продукта составляет 210 ~ 240 В (модель 110 В - 100 ~ 120 В). Если вам нужен более широкий диапазон рабочего напряжения, мы можем настроить его по индивидуальному заказу.

Несогласованная частота сети может привести к повреждению чиллера!   Пожалуйста, выберите модель 50 Гц или 60 Гц в зависимости от фактических обстоятельств.

Для защиты насоса категорически запрещается запускать чиллер без воды в баке для воды!   Новая машина упакована после слива всей воды из бака, поэтому перед запуском машины убедитесь, что в баке есть вода, иначе можно легко повредить насос.Сливать через циркуляционный насос категорически запрещается!

Убедитесь, что воздухозаборник и воздуховыпускное отверстие хорошо проветриваются!   Расстояние от предметов до воздуховыпускного отверстия, которое находится в задней части охладителя, должно быть не менее 30 см, а расстояние между предметами и боковым воздухозаборником должно составлять не менее 8 см.

Охлаждающую воду необходимо сливать, если охладитель не используется в течение длительного времени или перед транспортировкой.

Для защиты лазерных нагревательных устройств вентилятор радиатора кулера приостанавливает работу, когда температура воды ниже (около 10 ℃), и возобновляет работу, когда температура воды становится выше (около 20 ℃).

Устранение проблем
