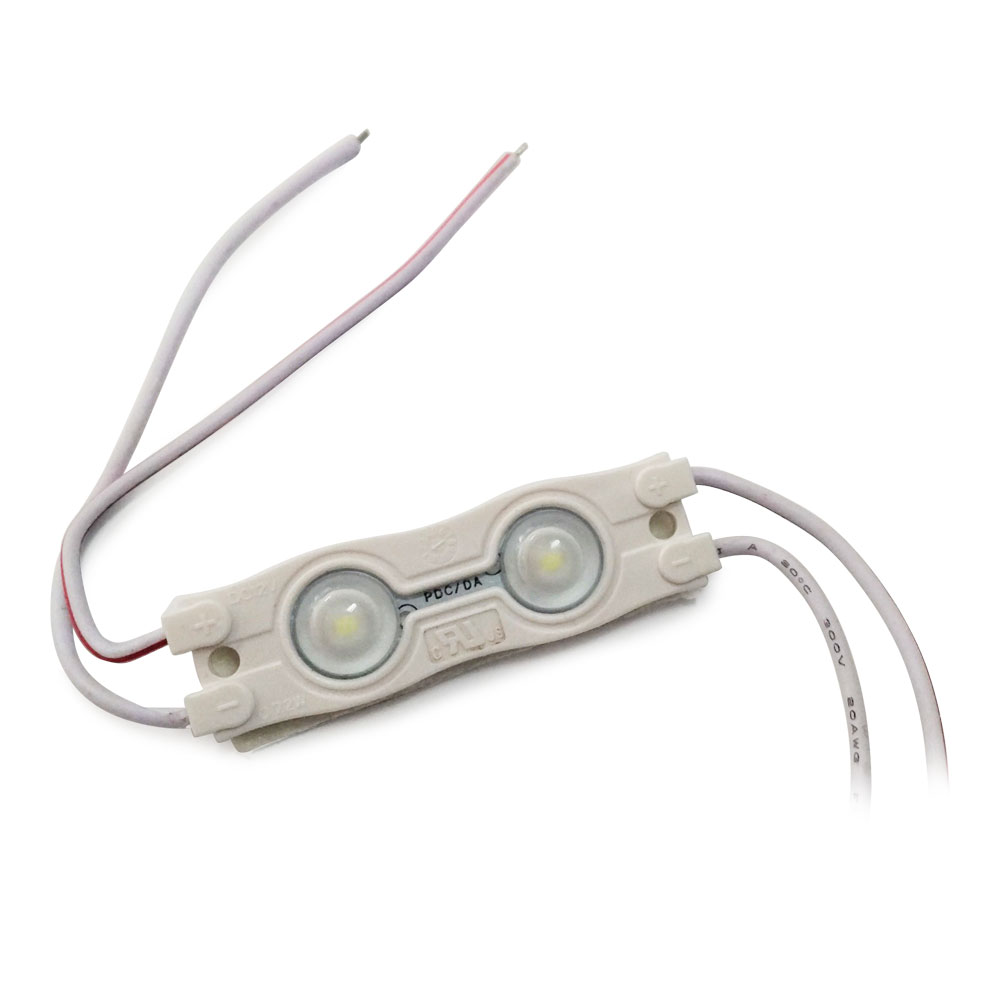

Описание:

Модуль: FPCB + светодиодные бусины + чип + электронные компоненты + АБС

Шаги для производства модулей: плата FPCB, напечатанная с паяльной пастой, светодиодные шарики и электронные компоненты, наклеенные на печатной плате через поверхность SMT машины.

Применение: буквы, знаки или лайтбоксы шириной 6-12 см и т. д. Буквы 60-100 шт.

Особенности:

1. Самым важным компонентом модуля являются LED бусины, которые предпочтительнее для светодиодов LM80.

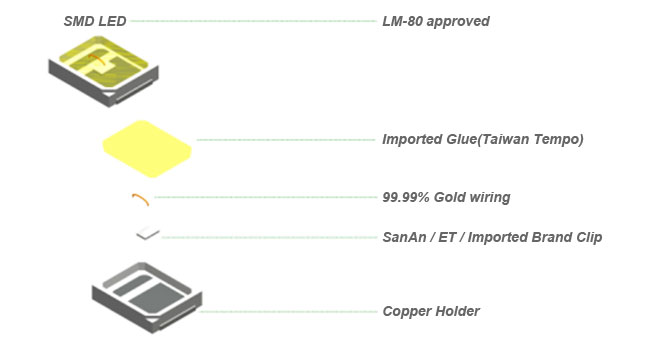

2. Бусины LED установлены с чистым золотым материалом, медным кронштейном, Sanan / Epistar; PCB изготовлена ​​из материала с высокотермической проводимостью. Пластина на основе алюминия на 1,6 мм; стандартные провода UL, импортный пластик АБС; высокая светопроницаемость и большой угол оптической линзы. Хороший световой эффект и тепловое излучение; большой угол передачи света, обтекаемый внешний вид, размер маленький и изысканный.

3. Высококачественный источник света 2835, который дает более высокую яркость и хорошо распределенный свет и цвета, более высокая устойчивость к статике и т. д.

4. Использование источника питания постоянного тока 12 В цепи постоянного напряжения.

5. Печатная плата с использованием алюминиевой подложки с высокой проводимостью и хорошей тепловой проводимостью.

6. Модуль изготовлен из несгораемого материала U94V-2, класс водной защиты IP65.

7. Подходит для небольших букв.

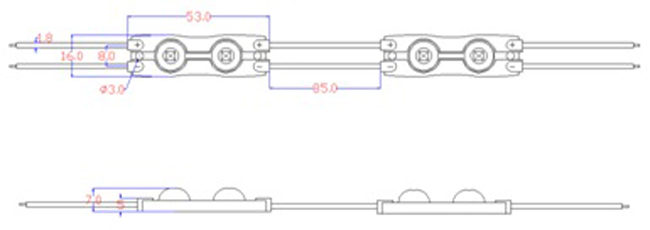

Чертеж:

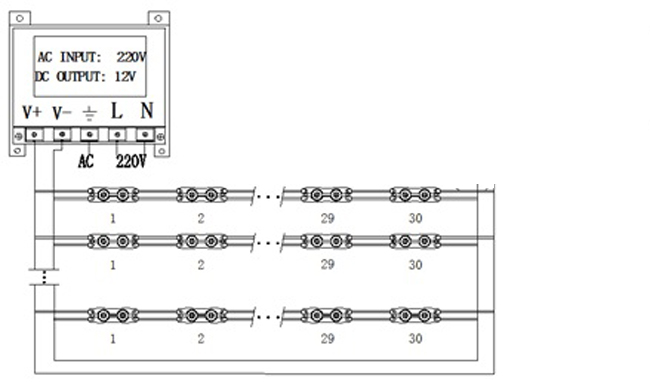

Схема соединения:

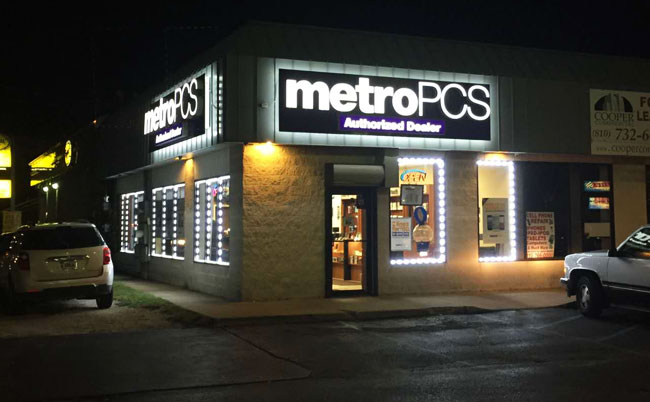

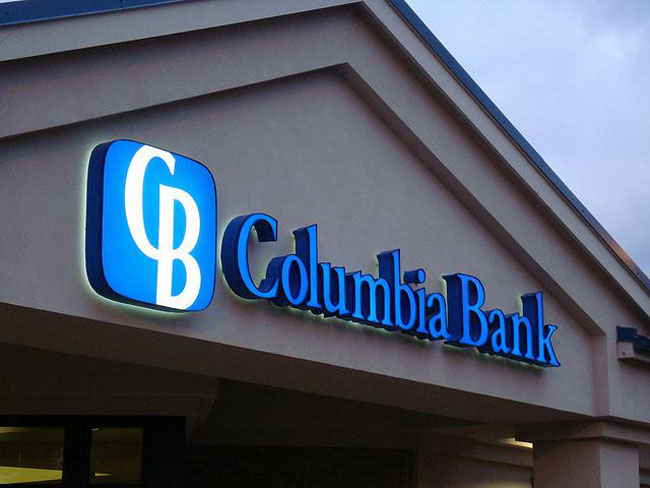

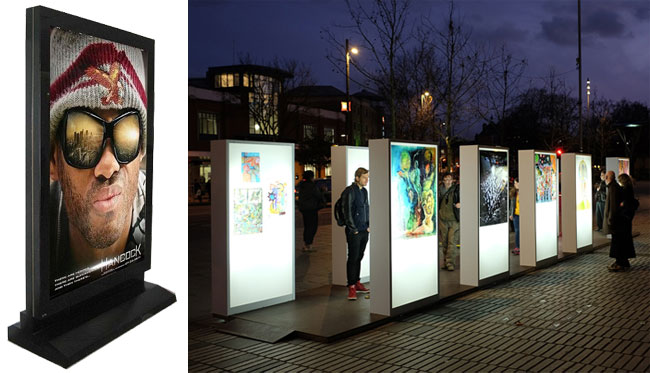

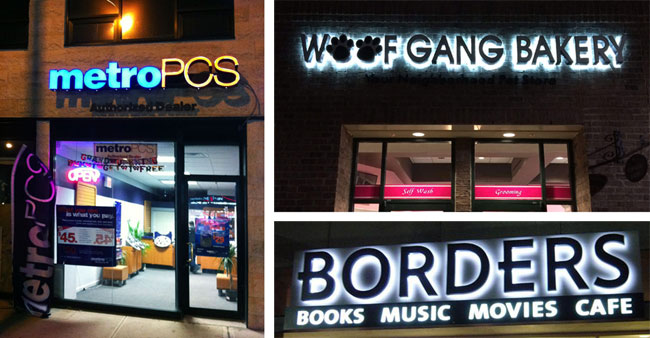

Применение:

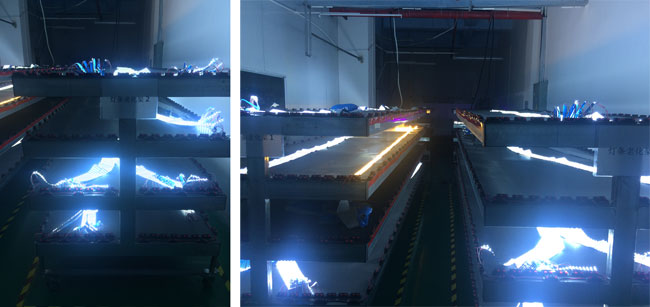

Испытание готовых изделий:

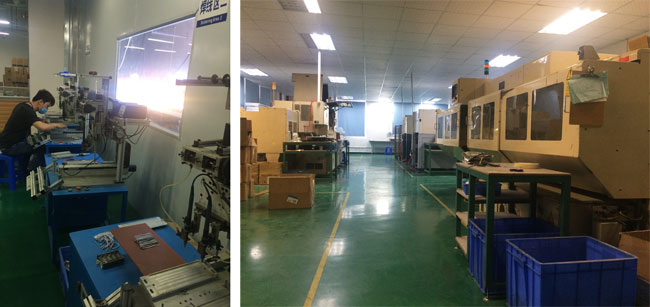

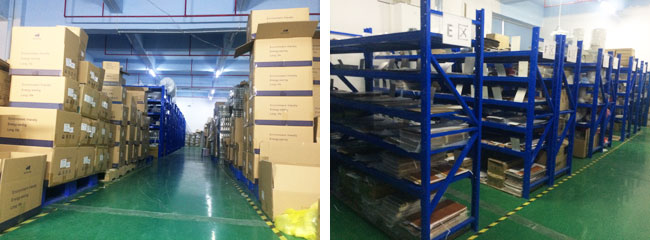

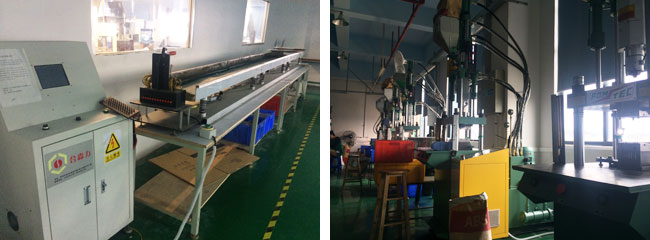

Производство и упаковка:
