3D гравировка:

Обработка изображений:

Установка:

Автоматическая и интерактивная верстка:

Механическая обработка волнистых поверхностей:

Ucancam прост процесс:

Версия Ucancam V10 Pro для гравировщика с ЧПУ:

Описание:

• Ucancam Pro –профессиональное ПО.

• Ucancam Pro - ПО для промышленных целей.

• Ucancam Pro = стандартная версия Ucancam + параметрическая + Wave board + покрытие (CAD & CAM) + интерактивная верстка.

• Ucancam Pro включает в себя все функции дизайна, компоновки и обработки на профессиональном уровне, оставаясь невероятно простым в использовании и доступным по цене.

• Ucancam Pro - это комплексное решение для создания 3D моделей (фрезерование, гравировка и фрезерование с ЧПУ), изготовления табличек знаков, резьбы по дереву (камины, дверные панели), резки камня (мемориалы, памятные бляшки).

• Помимо текущей основной платы Ucancam Pro 3D Wave в комлпекте все инструменты, необходимые для обработки конструкций плат на поверхностных волнах, такие существующие волнообразные конструкции, как линии, кривые и волны, могут быть созданы на досках MDF. Кроме того, оригинальные и уникальные проекты и даже для особо сложных задач по резке символов или графиков на готовых досках. Различные художественные эффекты могут быть нанесены на МДФ доски через Ucancam Pro.

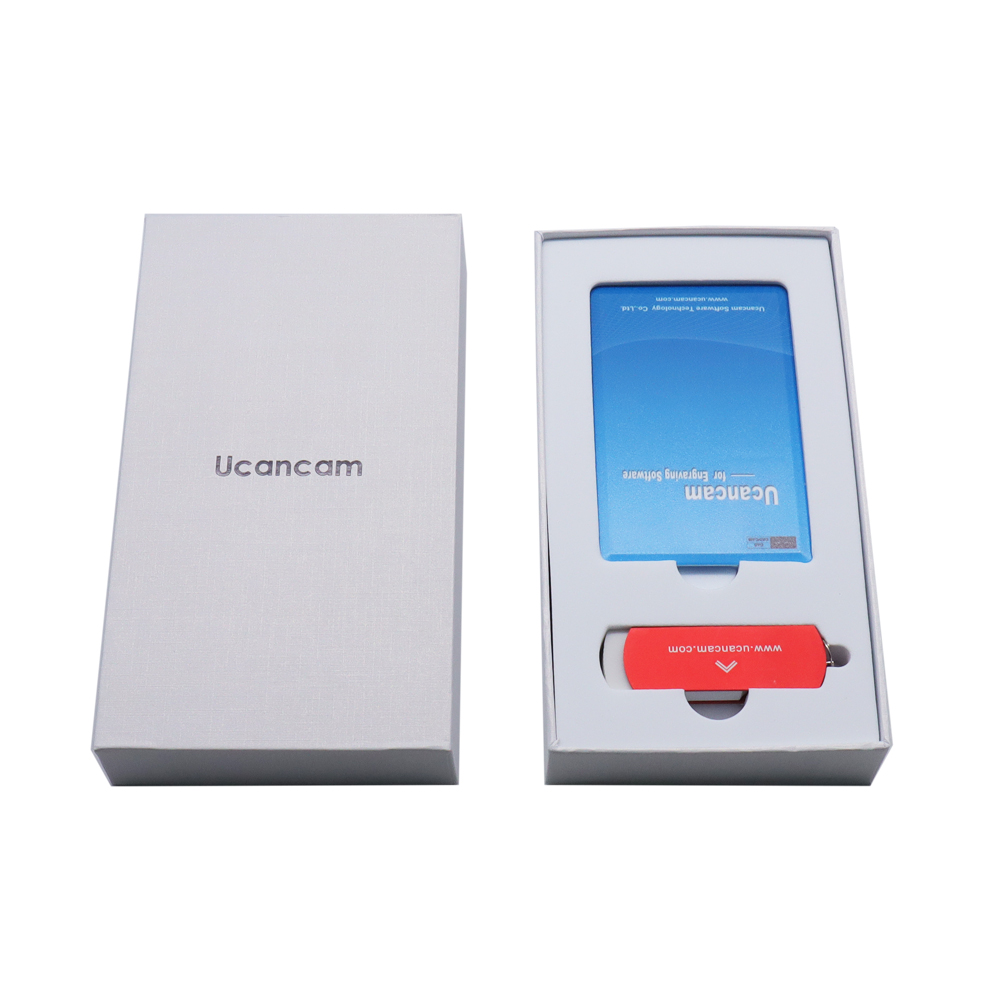

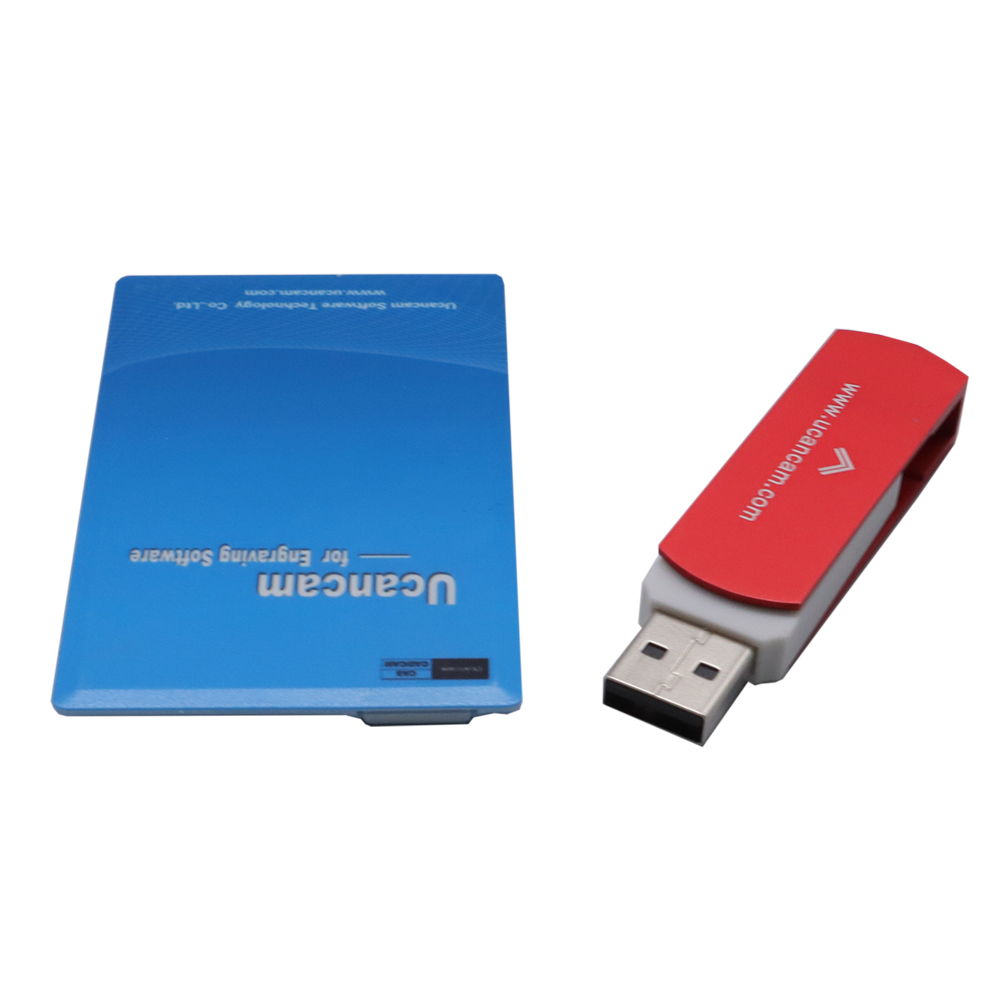

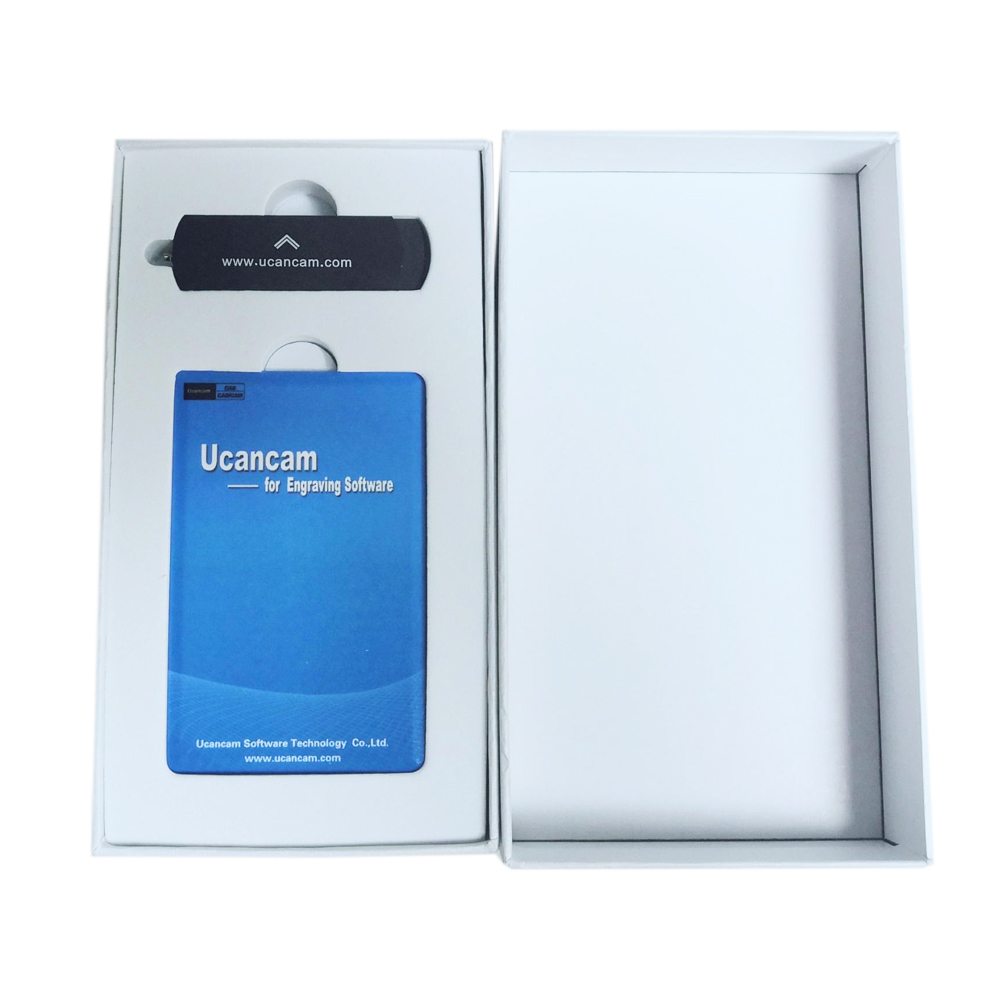

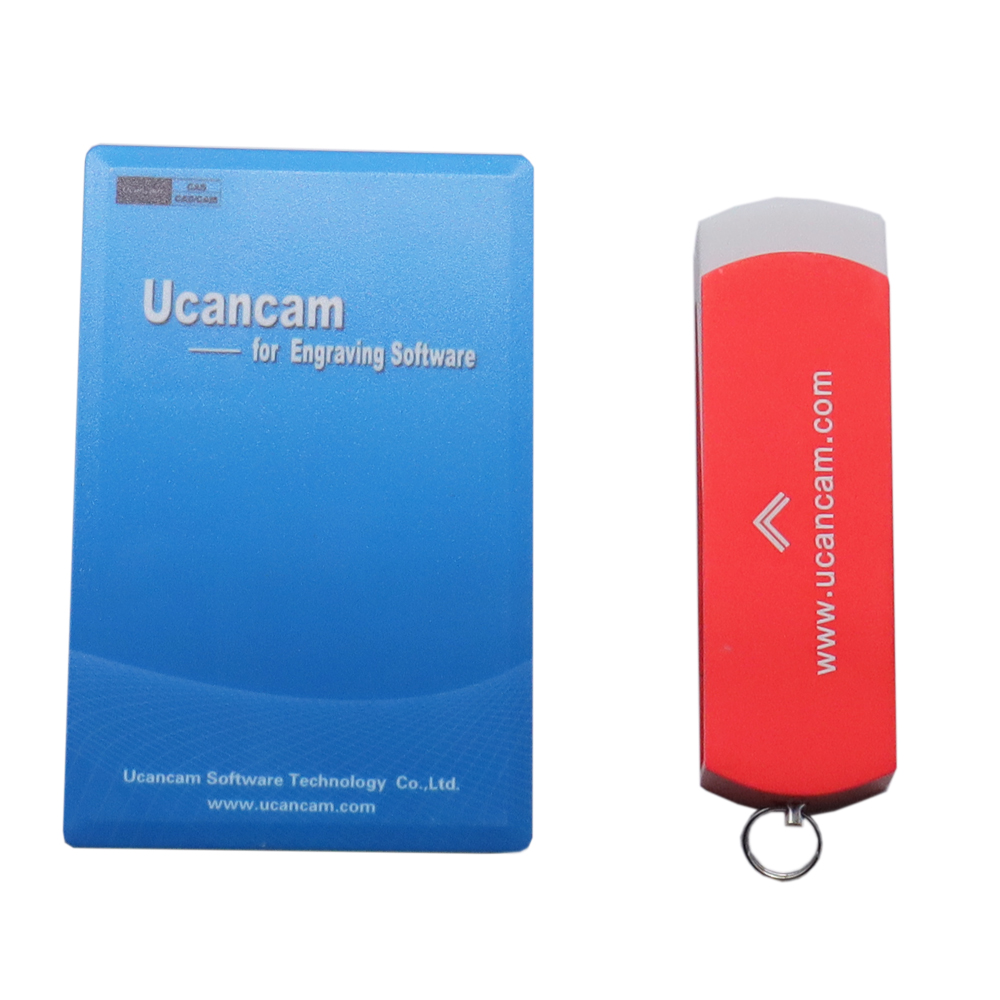

Красный, темно-синий, два цвета, случайная доставка

Новые функции:

• Поддержка скрипта Python для разработки Ucancam. Вы можете использовать Python для создания своего проекта.

• Сначала выпустите 64-разрядный Ucancam, установочный файл включает 32-разрядную версию Ucancam и 64-разрядную версию Ucancam, которая может установить совместимую версию в соответствии с версией ОС на компьютере (32/64 бит).

• Устанока цвета фона окна.

• В создании трех точек круга добавлен круг (точка, касательная окружность), окружность (касательная).

• Путь инструмента связан с чертежом.

Когда позиция или формы рисунка изменены, дважды щелкните по пути инструмента, чтобы восстановить путь к инструменту.

• Изменение имени пути инструмента:

 1) Диалоговое окно пути инструмента в основном меню.

 2) Диалоговое окно экспорта инструмента.

• Добавлено текстовое всплывающее меню для функций «копировать», «вырезать», «вставить».

• Добавлена опция осцилляции в траекторию инструмента профиля - добавление колебаний по оси Z вдоль траекторий инструмента контура, использует больше длины реза инструмента и может уменьшить износ инструмента на этой оси. Это особенно полезно при резке более тонких материалов или ламинированных материалов, таких как кухонные столешницы.

• Регенерация траектории инструмента.

• Добавлен инструмент с двумя инструментами - инструмент для сверления и инструмент для нарезки ленты.

• Инструмент для обработки поверхности.

• Динамическое перемещение текста по кривой.

• Путь инструмента может быть зеркальным, развернут.

• Изменение типа шрифта для нескольких текстов в одном диалоговом окне.

Улучшения:

1. Моделирование рельефа и функция трехмерного холста.

2. Укрепление 1 направляющей / 2 направляющих.

3. Увеличена траектория поворота оси вращения.

• Видеосистема дисплея: ускоренная, устранено мерцание.

• «Заменить» в текстовом редакторе: выборочная замена текст; замена всего текста.

• Автоматическая вставка: когда деталь не может быть вставлена ​​на лист, деталь не будет перемещена, чтобы избежать контакта с другой частью.

• Более высокая скорость проектирования траектории.

• Поверхность параллельной отделки.

• Рисунок для выбранного символа в команде редактирования текста.

Программное обеспечение Ucancam V11 3D для гравировки поможет вам сделать что угодно, например:

- Реклама в лайтбоксе.

- Складная дверца.

- Рекламные буквы через Area Clearance.

- Вставка и инкрустация.

- Гравировка изображений и снятие гравировки.

- Рельефы и т. д.

Операционная система: Windows2000 / XP, Windows 7/8

Процессор: Intel Pentium II, 300 или выше или CPU того же уровня (предпочтительно P4 2.4G или выше)

RAM: 128МБ или выше, предпочтительно 256МБ

Жесткий диск: 500M

Дисплей монитора: разрешение 800 x 600, 256 цветов, предпочтительнее 1024 x 768, истинный цвет

CD привод: драйвер CD-ROM / DVD

Порт: порт мыши и порт USB 2.0

	Поддерживаемые форматы файлов:   Импортирование файлов Iges, Stl, Obj
	Создание стандартных фигур   Плоскость, сфера, цилиндр, конус, эллипсоид, тор
	Создание свободных поверхностей Измерение, развертывание, выравнивание краев,  развертывание по двум дугам с непрерывными краями, вращение,  слияние, патч
	Редактирование поверхностей Скос, кромка, растягивание, обрезка, отмена обрезки, разделение поверхности по параметрам ISO
	Создание и редактирование 3D кривых 2D кривая может быть преобразована в 3D кривую, тогда вы можете перетащить и отредактировать узел кривой в трехмерном изображении, чтобы изменить форму кривой.
	Выравнивание кривых Программное обеспечение может автоматически генерировать кривую, описанную в уравнениях: X = fx (t) R = r (t) Y = fy (t) или θ = theta (t) Z = fz (t) Z = Z (t)
	Автоматическая верстка Автоматическая верстка может улучшить использование материалов путем переустановки текстов, графики. Его автоматическая и быстрая публикация может сэкономить массу времени и материала. Могут быть установлены параметры, такие как ширина кера, компенсация режущего края, многократный режим вложенности и точный расчет, что может значительно повысить эффективность работы.
	Интерактивная верстка После установки всех необходимых параметров, коррекции режущего края и количества итераций; Вы можете автоматически вставлять детали, а затем вы можете повторно выбирать эти части и вручную вставлять детали, интерактивно настраивать пользовательские элементы, перетаскивать, вращать и зеркалировать. Эта функция поддерживает функции перетаскивания, капли и рельефа.
	Параметрические функции Ограничение размеров.

	Проектирование траектории движения инструмента Для гравировки текста, графики на различных поверхностях. Проецирование траектории на сложную поверхность, завершение гравировки текста, графики на поверхностях. Во время проецирования можно сохранить исходную относительную высоту.
	Поверхностная обработка - Параллельная  Предназначена для изготовления  заготовок путем быстрого удаления избыточных слоев материала. Максимальная эффективность резки с учетом пустот формы, формы заготовки, условий обработки. Во время обработки черновое фрезерование может быть многоуровневыми, поддерживает  технологию равномерной резки и контроль над механической обработкой.
	Поверхностная обработка - с погружением Использует инструмент бурового типа для быстрого удаления больших объемов материала. Эта процедура является экономичным способом глубокой обработки, полостной обработки. Сила реза распределяется по осям, минимизируя вибрации и отклонения
	Чистовая обработка поверхности - параллельная Часто с использованием концевой сферической фрезы. Параллельная обработка - обработка поверхности материала по параллельным траекториям. Линейная резка может выполняться в любом направлении и под любыми углами, но все траектории обработки поверхности должны быть параллельны.
	Чистовая обработка поверхности - контурная Скоростная обработка в одной и той же горизонтальной плоскости с осью  Z, остающейся неизменной. Может быть осуществлена с помощью ограничения диапазона обработки и ее глубины. Траектория движения инструмента устанавливается по дуге, которая уменьшает G-коды и повышает эффективность обработки. Используется в основном на высокоскоростных фрезерных станках.
	Чистовая обработка поверхности - имитация
	Моделирование механической обработки Симуляция процесса обработки с возможностью задавать текстуру материала.

Волнистые поверхности

	Текстура с прямыми линиями Достигается путем выбора различных инструментов и установки размеров текстур, траектории и интервалов движения инструмента по волнообразным линиям.
	Текстура с кривыми линиями Достигается путем выбора различных инструментов и установки размеров текстур, траектории и интервалов движения инструмента по заданным линиям и базовым линиям.
	Ровные волны Достигается путем выбора различных инструментов и установки размеров текстур, траектории и интервалов движения инструмента по заданным линиям и базовым линиям, а также волнообразным линиям.
	Криволинейные волны Достигается путем выбора различных инструментов и установки размеров текстур, траектории и интервалов движения инструмента по волнообразным линиям, заданным линиям и базовым линиям.
	Структура шелка Это текстурная обработка по правильным и неправильным, рассеянным или беспорядочным прямым или кривым линиям в трех направлениях: шире по середине, шире в начале и шире в конце.
	Текстура "елочка"   Прямая волна
	Текстура "елочка" Кривая волна
	Текстурная отделка   Тексты и графику можно вырезать по сгенерированной траектории движения инструмента по материалу

Инсталляция ПО:

1. Дважды нажмите на файл "wtSetup.exe", нажмите ОК, когда откроется диалоговое окно. или "next". После инсталляции вы увидите ярлык "Ucancam" на рабочем столе компьютера.

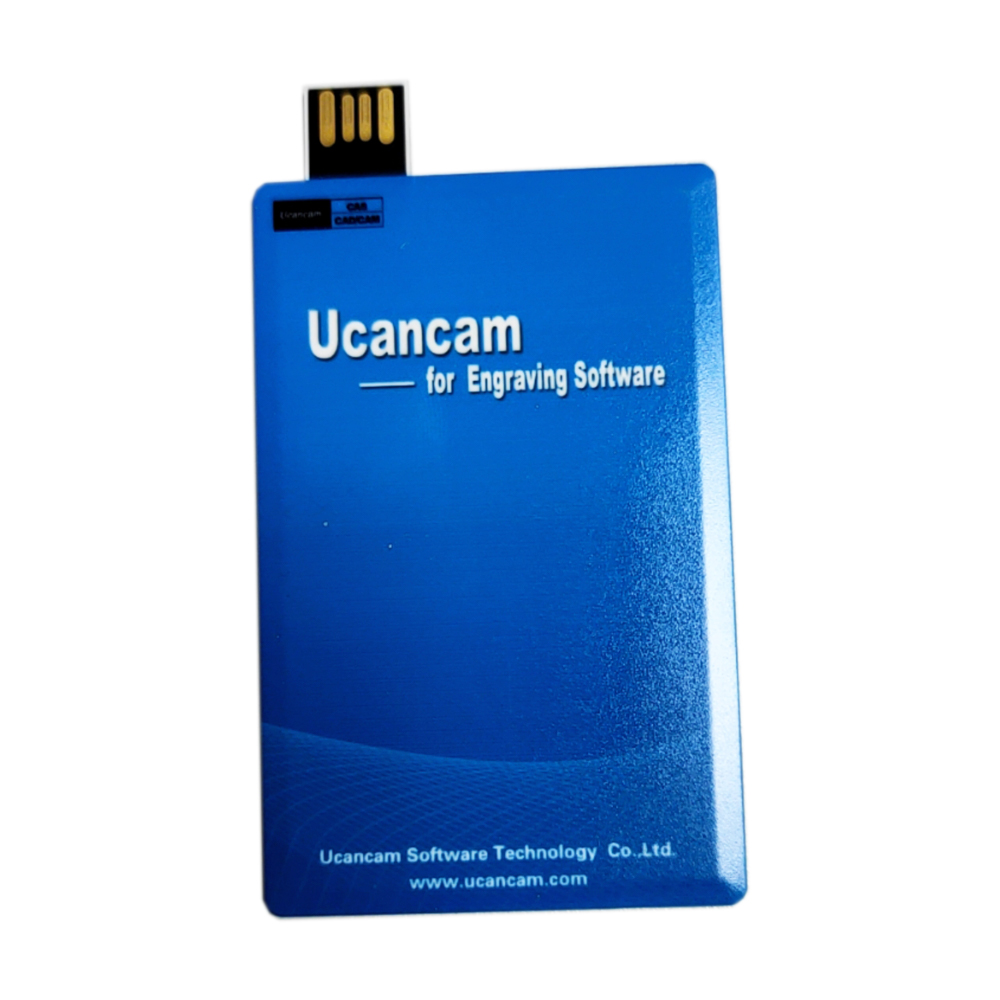

2.Вставьте USB-флэшку в USB порт.

3.Дважды нажмите на иконку  "Ucancam" на вашем рабочем столе - программа запустится.

4. В случае возникновения каких-либо вопросов обратитесь к разделу "Помощь" ПО (нажмите F1).

Устранение неполадок:

1. Ввести \ вывести ошибку в профиле инструмента.

2. Ошибка сплайна при импорте dxf.

Применение:
